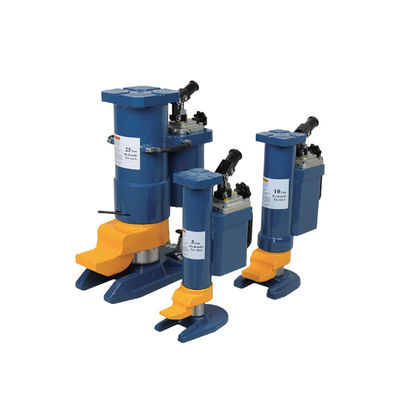

Scalatori industriali (5-25T): rotazione a 360° per il sollevamento di macchine/ferrovie
Specificativi del prodotto
Serie Informazioni di base e configurazioni comuni di base
| Parametri comuni |
Descrizione specifica |
| Tipo di prodotto |
Capole industriali, per tre specifiche di carico nominale (5T/10T/25T), appositamente progettate per il sollevamento di macchinari ferroviari, macchinari pesanti e grandi apparecchi pesanti,serve principalmente scenari industriali come stazioni di manutenzione ferroviaria, fabbriche di macchinari pesanti, grandi officine e magazzini logistici. |
| Configurazioni comuni di base |
- Struttura ram inversa stabile:Adotta un progetto di ram invertito che distribuisce la forza più uniformemente sul ram durante il sollevamento di carichi pesanti, con una deviazione del telaio ≤ 0,1 mm
- Cassa rotante a 360°:L'alloggiamento può ruotare liberamente a 360°, consentendo di regolare l'angolo di sollevamento senza spostare l'apparecchiatura
- Dispositivo di discesa controllata:Struttura idraulica integrata dell'acceleratore, in grado di controllare con precisione la velocità di discesa del ram (minimo 5 mm/s)
- Valvola di sicurezza di protezione contro il sovraccarico:Risponde alle norme ANSI/ASME PALD 2009, interrompe automaticamente il circuito dell'olio quando supera il 10% del carico nominale
- Manovella di pompa rimovibile:La leva della pompa adotta un design plug-in, che è facile da conservare e trasportare dopo lo smontaggio
|
Confronto dei parametri chiave di ciascun modello
| Modello |
Capacità nominale |
Distanza di sollevamento del piede (mm) |
Distanza di sollevamento della testa (mm) |
Forza di leva massima (KG) |
N.W./G.W. (KG) |
Scenari di base adattabili |
| YD21-011 |
5T |
25-230 |
368-573 |
38 |
25/26 |
Servizi di manutenzione di macchine per il trasporto ferroviario leggero |
| YD21-012 |
10T |
30-260 |
420-650 |
40 |
35/36 |
Adattamento della frequenza ferroviaria media, impianto industriale di motori di classe 10T |
| Codice di riferimento: |
25T |
58-273 |
505-720 |
40 |
102/119 |
Trasferimento di macchine utensili pesanti, sollevamento di componenti di ponti ferroviari di classe 25T |
Dettagli del prodotto

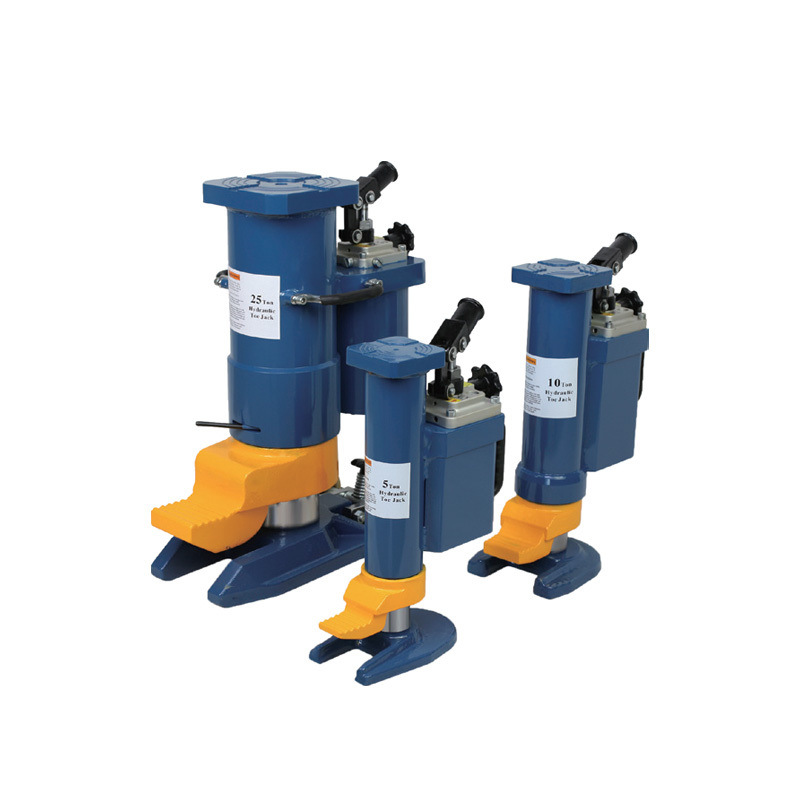

La serie YD21-011 a YD21-013 Industrial Toe Jack è un'attrezzatura professionale sviluppata per affrontare i punti dolorosi di "levamento instabile, posizionamento difficile,e discesa incontrollabile in scenari industriali di carico pesante".
Ram invertito + rotazione a 360°, doppia innovazione in carico pesante e flessibilità
- Struttura di ram inversa:Trasferisce il punto di forza alla parte rinforzata del telaio, combinato con un corpo principale in acciaio laminato a freddo di 12 mm di spessore (resistenza alla trazione ≥ 950 MPa)

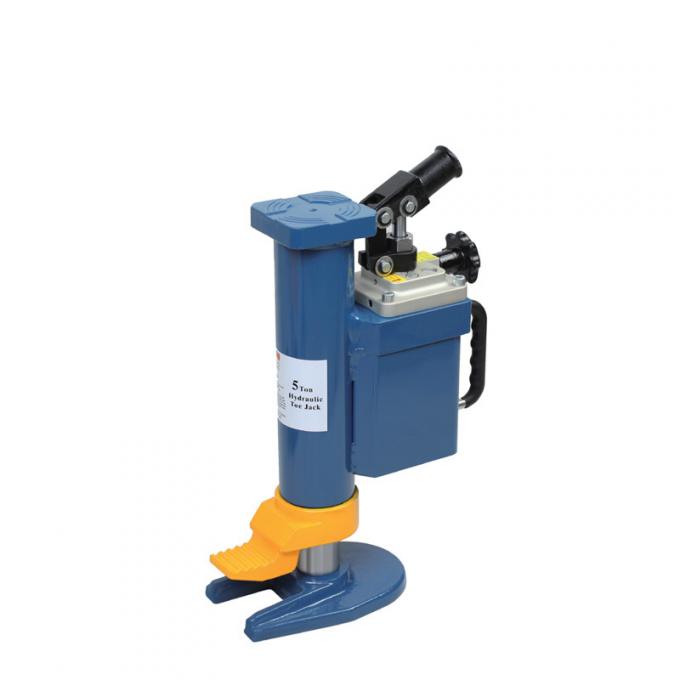

- Cassa rotante a 360°:Permette di regolare la direzione di sollevamento senza spostare l'intera attrezzatura
Controllata discesa + protezione da sovraccarico, doppia garanzia di sicurezza e precisione
- Controllo idraulico della velocità dell'acceleratorePuò controllare con precisione la velocità di discesa ram regolare la valvola di sollievo della pressione
- Protezione a doppia sicurezza:Valvola di sicurezza di sovraccarico e leva di pompa ad alta resistenza garantiscono un funzionamento sicuro
Ampia portata di sollevamento + leggerezza, doppia ottimizzazione dell'adattamento e del funzionamento
- 25-720 mm di portata completa:Copre scenari multipli, dall'adattamento a basso livello di chiusura al supporto ad alta quota
- Disegno leggero:Il modello 5T ha un peso netto di soli 25 kg, riducendo i costi di movimentazione dell'attrezzatura
Scenari di applicazione
Manutenzione di apparecchiature ferroviarie leggere nelle stazioni di manutenzione ferroviaria (YD21-011)
Requisito per lo scenario:Mantenere i componenti del binario ferroviario 5T (spazio libero sul fondo del binario di 23 mm), che richiedono sollevamento a basso spazio libero e posizionamento preciso
Risultato:L'adattamento a bassa distanza libera elimina la necessità di danneggiare le fondamenta del binario e la rotazione a 360° semplifica il posizionamento
Installazione di macchine utensili di classe 10T nelle fabbriche di macchine pesanti (YD21-012)
Requisito per lo scenario:Installare un tornio CNC da 12 T (distanza libera base 28 mm), che richiede una capacità di carico superiore a 10 T e un supporto ad alta altezza
Risultato:Il carico pesante e la discesa controllata garantiscono la precisione dell'installazione
Domande frequenti
D1: Il YD21-011 (capacità di carico di 5 T) può sollevare un'attrezzatura ferroviaria da 5,2 T?
A1:La protezione da sovraccarico viene attivata e non si raccomanda il sollevamento.La capacità di carico nominale del YD21-011 è di 5 T, con una soglia di protezione contro il sovraccarico di 5,5 T.
D2: Durante l'uso, l'alloggiamento rotante a 360° si blocca e non può regolare l'angolo in modo flessibile.
A2: È causata principalmente da:blocco di impurità tra l'alloggiamento e la base, lubrificazione insufficiente o ruggine sul cuscinetto rotante.
