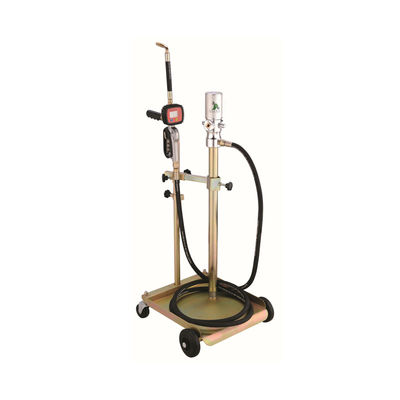

YD51-012A Distributore di olio a carrello: 18 l/min, precisione ±0,5%, per officine/fabbriche/fattorie
Specifiche del prodotto
Riepilogo dei parametri principali
| Categoria componente |
Specifica specifica |
| Modello |
YD51-012A (kit erogatore olio 3:1 montato su carrello, ideale per l'erogazione mobile di olio in officine, garage e strutture industriali) |
| Tipo di prodotto |
Kit integrato: pompa olio pneumatica + carrello modulare + tubo di erogazione + contatore digitale |
| Pompa dell'olio ad azionamento pneumatico |
- Rapporto di compressione:3:1 (consente un trasferimento efficiente di oli a media viscosità)
- Connessioni:Ingresso aria (F1/4"G), uscita olio (M1/2"G)
- Valutazioni di pressione:Pressione di esercizio (8 bar), max. Pressione del flusso (24 bar)
- Prestazione:Consumo d'aria (100 l/min), capacità relativa (18 l/min), diametro del tubo di aspirazione (42 mm)
- Oli adatti:Olio motore, olio sintetico, olio idraulico, olio per ingranaggi (viscosità fino a SAE130)
|
| Carrello modulare |
- Capacità:Compatibilità con fusti da 20-60 kg (si adatta a contenitori di varie forme/dimensioni)
- Mobilità:2 ruote fisse + 2 rotelle (facile manovrabilità sui pavimenti dell'officina)
- Caratteristiche:Supporto pompa + dispositivo di bloccaggio fusto (fissa fusti/pompe durante il movimento)
- Fine:Zincato (antiruggine, adatto per ambienti umidi di officina)
|
| Tubo di erogazione |
- Lunghezza:4 m (supporta l'erogazione a lunga distanza senza riposizionare il carrello)
- ID (diametro interno):1/2" (assicura un flusso d'olio senza ostacoli)
- Materiale:SAE 10R2AT (resistente all'olio, resistente all'usura, durevole per uso intensivo)
- Pressione di esercizio:138 Bar (gestisce il flusso di olio ad alta pressione)
- Connessioni:Ingresso/Uscita (1/2") (compatibile con pompa e contatore)
|
| Misuratore digitale |
- Intervallo di flusso:1-25 l/min (corrisponde alla capacità di 18 l/min della pompa)
- Precisione:±0,5% (garantisce una misurazione precisa dell'olio per la fatturazione o il monitoraggio dell'inventario)
- Valutazioni di pressione:Pressione di esercizio minima (5 bar), pressione di esercizio massima (100 bar)
- Temperatura di lavoro:-20℃ ~ +60℃ (si adatta a garage freddi o spazi industriali caldi)
- Filettatura ingresso olio:1/2 Bsp/NPSM (compatibile con uscita tubo)
|
Risultati dei test sulle prestazioni
| Articolo di prova |
Condizione di prova |
Risultato del test |
| Precisione di erogazione |
Utilizza il misuratore digitale per erogare 10 l, 20 l e 25 l di olio per ingranaggi SAE100 |
Volumi misurati: 10,02 L, 20,01 L, 25,03 L, tutti entro un intervallo di precisione di ±0,5% |
| Mobilità e stabilità |
Spostare il carrello (con un fusto da 60 Kg) su pavimenti irregolari dell'officina (distanza 50 m) |
Il carrello si manovra agevolmente tramite ruote; le ruote fisse mantengono la stabilità; il tamburo rimane fissato tramite il dispositivo di bloccaggio |
| Resistenza alla pressione |
Far funzionare la pompa alla massima pressione di flusso (24 bar) per 2 ore con olio idraulico |
Il tubo (SAE 10R2AT) non presenta rigonfiamenti o perdite; la pompa mantiene un flusso costante di 18 l/min |
| Adattabilità alla temperatura |
Testare il misuratore digitale e il tubo a -20℃ (cella frigorifera) e +60℃ (officina riscaldata) |
Il misuratore mantiene la precisione; il tubo rimane flessibile (nessuna fragilità alle basse temperature o rammollimento alle alte temperature) |
Dettagli del prodotto
Il kit erogatore di olio 3:1 montato su carrello YD51-012A risolve le principali sfide dell'erogazione mobile di olio: "mobilità limitata, misurazione imprecisa e configurazione ingombrante". Condesign integrato 4 in 1 + alta precisione + mobilità robustacome punti di forza fondamentali, ridefinisce l'efficienza per il trasferimento di olio in officina e industriale:
Design integrato 4 in 1: praticità e risparmio di spazio
- Soluzione tutto in uno:Combina pompa pneumatica, carrello modulare, tubo da 4 m e contatore digitale in un unico kit: non è necessario acquistare o assemblare componenti separati. Ciò consente di risparmiare il 30% del tempo di configurazione ed eliminare i problemi di compatibilità tra le parti.
- Carrello salvaspazio:Il carrello zincato sostiene sia il fusto che la pompa, riducendo lo spazio di stoccaggio del 50% rispetto alle pompe e ai fusti indipendenti. Il suo design compatto si adatta alle porte standard delle officine (larghezza ≥80 cm).
Erogazione precisa e prestazioni potenti
- Misuratore digitale di precisione ± 0,5%:Consente una misurazione precisa dell'olio per attività quali la fatturazione ai clienti (ad esempio, officine di riparazione auto) o il monitoraggio dell'inventario (ad esempio, impianti industriali). A differenza dei manometri manuali che hanno un errore del ±2%, questo misuratore garantisce l'assenza di erogazione eccessiva o insufficiente.
- Pompa con rapporto di compressione 3:1:Fornisce un flusso di 18 l/min e una pressione massima di 24 bar, gestendo con facilità oli a media viscosità (fino a SAE130). Il tubo di aspirazione da 42 mm raggiunge il fondo del fusto, riducendo al minimo l'olio residuo (≤1 l per fusto da 60 kg) e riducendo gli sprechi.
Mobilità e durata robuste
- Carrello per carichi pesanti:La capacità di 20-60 kg, la finitura zincata e il design a 4 ruote (2 fisse + 2 con supporto) facilitano lo spostamento tra le officine, anche con un fusto pieno da 60 kg. Il dispositivo di bloccaggio del fusto previene le fuoriuscite durante il trasporto, una caratteristica fondamentale per la sicurezza.
- Tubo resistente all'usura:Il tubo SAE 10R2AT resiste alla degradazione dell'olio e all'usura fisica, con una pressione di esercizio di 138 bar che supera i tubi in gomma standard (tipici 80 bar). Rimane flessibile a temperature estreme (-20℃ ~ +60℃), garantendo l'uso tutto l'anno.
Scenari applicativi
Servizi di cambio olio per officine di riparazione auto
Requisito dello scenario:Un'autofficina ripara 30 auto al giorno (ciascuna necessita di 4-5 litri di olio motore) e utilizza fusti da 60 kg. Il negozio ha bisogno di un dispenser mobile e preciso per ridurre i tempi di manodopera.
Processo operativo:
- Installazione: fissare un fusto di olio da 60 kg al carrello tramite il dispositivo di bloccaggio; collegare l'ingresso dell'aria F1/4"G della pompa al compressore d'aria del negozio; collegare il tubo da 4 m e il contatore digitale
- Erogazione: utilizzare il contatore per impostare il volume richiesto (ad esempio, 4 litri per una berlina); la pompa eroga olio a 18 l/min: 4 l erogati in circa 13 secondi
- Mobilità: sposta il carrello tra aree di riparazione (distanza di 50 m) per eseguire la manutenzione di più auto senza riposizionare il tamburo
- Precisione: il misuratore registra ogni erogazione, semplificando i controlli di inventario di fine giornata
Effetto:La progettazione mobile consente di risparmiare manodopera; il misuratore preciso riduce gli sprechi di olio; Il flusso di 18 l/min soddisfa l'elevata domanda giornaliera.
Manutenzione di macchinari industriali
Requisito dello scenario:Un impianto di produzione mantiene 15 macchine idrauliche (ciascuna necessita di 20 litri di olio idraulico al mese) e immagazzina olio in fusti da 60 kg. L'impianto necessita di un distributore stabile e resistente alla pressione per olio ad alta viscosità.
Processo operativo:
- Installazione: Montare la pompa sul supporto del carrello; collegarsi all'alimentazione dell'aria dell'impianto (8 Bar); collegare il tubo flessibile all'ingresso dell'olio della macchina
- Erogazione: azionare la pompa a una pressione massima di 24 bar per trasferire 20 litri di olio idraulico (SAE120) in ~67 secondi; il contatore garantisce che non vi sia alcun riempimento eccessivo
- Durata: la finitura zincata del carrello resiste alla polvere di fabbrica; il tubo (SAE 10R2AT) sopporta una pressione di 24 Bar senza perdite
- Efficienza: un tecnico può effettuare la manutenzione di tutte le 15 macchine in 2,5 ore, metà del tempo necessario alla distribuzione manuale
Effetto:Le prestazioni ad alta pressione soddisfano le esigenze dell'olio idraulico; la struttura durevole resiste alle condizioni di fabbrica.
Assistenza per attrezzature agricole (in loco)
Requisito dello scenario:Una squadra di assistenza agricola si occupa della manutenzione di 10 trattori (ciascuno dei quali necessita di 15 litri di olio per ingranaggi) in loco. Il team ha bisogno di un dispenser portatile che funzioni a temperature esterne fredde (-5 ℃) e calde (+35 ℃).
Processo operativo:
- Allestimento: Caricare il carrello (con un fusto da 60Kg) su un camion di servizio; in azienda posizionare il carrello vicino ai trattori
- Erogazione: utilizzare il misuratore digitale per erogare 15 litri di olio per ingranaggi (SAE130) per trattore in circa 50 secondi; il tubo da 4 m raggiunge i serbatoi dell'olio del trattore senza spostare il carrello
- Adattabilità alla temperatura: il misuratore mantiene la precisione a -5 ℃; il tubo rimane flessibile per una facile movimentazione
- Portabilità: le dimensioni compatte del carrello possono essere trasportate nel camion; le ruote lavorano sui sentieri agricoli di ghiaia
Effetto:La mobilità in loco soddisfa le esigenze dell’azienda agricola; la resistenza alla temperatura si adatta alle condizioni esterne.
Domande frequenti
Q1: Il misuratore digitale mostra un messaggio di errore durante l'uso. Come risolvere i problemi?
R1: I messaggi di errore solitamente derivano da problemi di pressione o di connessione. Soluzioni:
- Controllare la pressione di esercizio:Assicurarsi che la pompa fornisca almeno 5 Bar (minimo per il contatore): la bassa pressione attiva gli errori "LOW PRESS"
- Ispezionare la filettatura di ingresso:Stringere la filettatura di ingresso dell'olio da 1/2 Bsp/NPSM (i collegamenti allentati causano traferri e messaggi "ERRORE FLUSSO")
- Reimpostare il misuratore:Spegnere e riaccendere lo strumento per eliminare problemi temporanei. Se gli errori persistono, contattare il produttore per calibrare lo strumento
Q2: Il carrello può movimentare fusti più pesanti di 60 kg (ad esempio 80 kg)?
R2: No. La capacità massima del carrello è di 60 kg. Il superamento di questo limite causerà:
- Danni al carrello:Le rotelle o le ruote fisse possono piegarsi o rompersi sotto il peso eccessivo
- Rischi per la sicurezza:Il dispositivo di bloccaggio del fusto non è in grado di fissare fusti pesanti, con conseguente rischio di fuoriuscite o ribaltamento del fusto
- Mobilità ridotta:Il carrello sarà difficile da manovrare, anche su superfici piane. Per fusti da 80Kg, utilizzare un carrello per carichi pesanti (classificato per ≥100Kg) e verificare separatamente la compatibilità con la pompa YD51-012A
D3: Il tubo diventa rigido quando fa freddo (-20℃). Come mantenerlo flessibile?
A3: Per mantenere la flessibilità del tubo alle basse temperature:
- Preriscaldare il tubo:Prima dell'uso, avvolgere il tubo in una coperta riscaldata (impostata su 10-15 ℃) per 10 minuti: questo ammorbidisce il materiale SAE 10R2AT
- Evitare attorcigliamenti:Conservare il tubo arrotolato (non piegato) quando non viene utilizzato: le pieghe indeboliscono il materiale e aumentano la fragilità
- Utilizzare l'additivo per olio a bassa temperatura:Mescolare una piccola quantità di riduttore di viscosità dell'olio (compatibile con il tipo di olio) per abbassare il punto di congelamento dell'olio, riducendo la tensione sul tubo
Q4: Come pulire la pompa e il contatore per prevenire la contaminazione incrociata quando si cambia tipo di olio?
R4: La contaminazione incrociata si previene con una pulizia accurata:
- Lavare la pompa:Far scorrere 5-10 litri del nuovo tipo di olio attraverso la pompa per eliminare l'olio vecchio residuo
- Pulire il tubo:Scollegare il tubo e lavarlo con il nuovo olio (o un solvente compatibile, ad esempio ragia minerale per oli a base di petrolio)
- Calibrare il misuratore:Dopo la pulizia, testare il misuratore con 10 litri di olio nuovo per garantirne la precisione
- Pulire le parti esterne:Pulire il carrello e l'esterno della pompa con un panno asciutto per rimuovere i residui di olio. Non passare mai da un olio incompatibile all'altro (ad esempio, da olio minerale a olio sintetico) senza una pulizia completa
