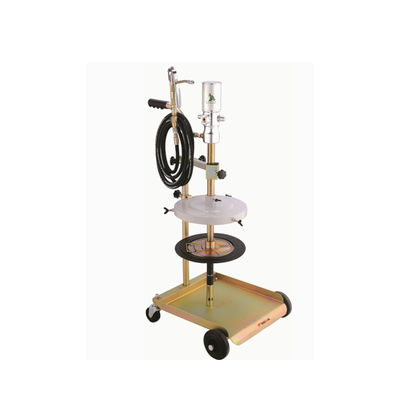

Kit per grasso per carrelli YEEDA YD52-009A-E: 50:1, 800g/Min, per officine/cantieri/impianti
Specifiche del prodotto

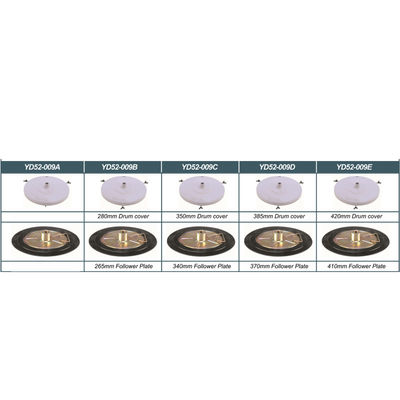

Tabella riepilogativa dei parametri principali (accessori per fusti specifici per modello)
| Modello |
Diametro coperchio fusto |
Diametro piastra di trascinamento |
Compatibilità chiave |
| YD52-009A |
- |
-(modello base, senza coperchio fusto/piastra di trascinamento aggiuntivi) |
Adatto a fusti standard da 20-60 kg con coperchi esistenti |
| YD52-009B |
280mm |
265mm |
Adatto a fusti di piccolo diametro da 20-30 kg |
| YD52-009C |
350mm |
340mm |
Adatto a fusti di medio diametro da 30-40 kg |
| YD52-009D |
385mm |
370mm |
Adatto a fusti di grande diametro da 40-50 kg |
| YD52-009E |
420mm |
410mm |
Adatto a fusti di diametro extra-large da 50-60 kg |
Specifiche dei componenti universali (tutti i modelli)
| Categoria componente |
Specifiche specifiche |
| Pompa per grasso ad aria compressa |
- Opzioni di lunghezza: 410mm/480mm/730mm/940mm (adatto a diverse altezze dei fusti)
- Rapporto di compressione: 50:1 (gestisce grasso ad alta viscosità fino a SAE240)
- Connessioni: Ingresso aria (F1/4"G), Uscita olio (M1/2"G)
- Valori nominali di pressione: Pressione di esercizio (8 Bar), Pressione di flusso massima (400 Bar)
- Prestazioni: Consumo d'aria (120 L/Min), Capacità relativa (800g/Min), Diametro tubo di aspirazione (30mm)
|
| Tubo di erogazione |
- Lunghezza: 4m (consente l'ingrassaggio a lunga distanza senza riposizionare il carrello)
- Diametro interno (ID): 1/4" (garantisce un flusso di grasso regolare)
- Materiale: SAE 100R2AT (resistente all'olio, resistente all'usura, pressione di esercizio 400 Bar)
- Connessioni: Ingresso/Uscita (1/4") (compatibile con pompa e pistola ingrassatrice)
|
| Pistola ingrassatrice |
- Design: Terminale rigido, giunto girevole triplo (rotazione a 360° per un utilizzo flessibile)
- Ingresso: 1/4"F (compatibile con l'uscita del tubo)
- Accoppiatore: Accoppiatore per grasso speciale a 4 ganasce (si attacca saldamente alle porte di lubrificazione dei macchinari, nessuna perdita)
|
| Carrello per fusti da 20-60 kg |
- Capacità: 20-60 kg (adatto a tutte le dimensioni dei fusti per i 5 modelli)
- Mobilità: 2 ruote fisse di alta qualità + 2 ruote piroettanti (movimento fluido su pavimenti di officine/cantieri)
- Finitura: Zincato (antiruggine, resistente alla corrosione da grasso e umidità)
- Peso e dimensioni: N.W. 19 kg (facile da manovrare); design modulare per stoccaggio/trasporto compatto
|
Dettagli del prodotto
I kit di erogazione del grasso montati su carrello YEEDA YD52-009A-E risolvono i problemi di erogazione mobile del grasso: "incompatibilità delle dimensioni del fusto, mobilità limitata ed ingrassaggio inefficiente". Con 5 modelli di compatibilità dei fusti + pompa ad alta pressione 50:1 + carrello zincato come punti di forza principali, offrono un ingrassaggio flessibile ed efficiente per diversi luoghi di lavoro:
Adattabilità del fusto specifica per modello: niente più incompatibilità
- 5 opzioni di dimensioni del fusto: Da YD52-009B (coperchio da 280 mm per fusti da 20-30 kg) a YD52-009E (coperchio da 420 mm per fusti da 50-60 kg), la serie si adatta a quasi tutte le dimensioni dei fusti da 20-60 kg. Le piastre di trascinamento (265 mm-410 mm) garantiscono una tenuta ermetica con gli interni del fusto, prevenendo la contaminazione e lo spreco di grasso.
- Flessibilità del modello base: YD52-009A (senza coperchio/piastra extra) funziona con i coperchi dei fusti standard esistenti, ideale per gli utenti che hanno già fusti compatibili.
Pompa ad alta pressione e tubo lungo: potenza e portata
- Pompa 50:1 per grasso denso: La pressione di flusso massima di 400 Bar spinge il grasso ad alta viscosità (fino a SAE240) in spazi ristretti dei macchinari (ad es. piste dei cuscinetti, giunti idraulici). La capacità di 800 g/Min riduce i tempi di ingrassaggio del 30% rispetto alle pistole manuali.
- Tubo SAE 100R2AT da 4 m: Il tubo resistente all'olio e ad alta pressione consente l'ingrassaggio da 4 m di distanza, senza la necessità di spostare ripetutamente il carrello pesante. La sua flessibilità raggiunge punti difficili da raggiungere (ad es. sottoscocca dei veicoli da costruzione).
Carrello mobile e pistola ingrassatrice ergonomica: comfort ed efficienza
- Carrello zincato da 20-60 kg: Il carrello resistente alla ruggine rotola facilmente su ruote/ruote piroettanti, trasportando sia il fusto che la pompa. A 19 kg, è abbastanza leggero da essere manovrato da una persona, risparmiando manodopera rispetto al trasporto manuale dei fusti. Il design modulare consente lo stoccaggio compatto quando non in uso.
- Pistola ingrassatrice a 4 ganasce: Il giunto girevole triplo e l'accoppiatore a 4 ganasce garantiscono un facile collegamento alle porte dei macchinari, senza perdite durante l'ingrassaggio. Il terminale rigido riduce l'affaticamento della mano durante le lunghe sessioni (ad es. ingrassaggio di una flotta di camion).
Scenari applicativi
Ingrassaggio di piccoli fusti per officine automobilistiche (YD52-009B)
Requisito dello scenario: Un'officina di riparazione auto utilizza fusti di grasso da 25 kg (diametro 280 mm) per lubrificare 30 auto al giorno (ognuna necessita di 150 g di grasso motore). L'officina necessita di una soluzione compatta e mobile.
Processo operativo:
- Configurazione: Fissare un fusto da 25 kg al carrello di YD52-009B; collegare il coperchio del fusto da 280 mm e la piastra di trascinamento da 265 mm; collegare la pompa al compressore d'aria dell'officina (8 Bar)
- Ingrassaggio: Utilizzare il tubo da 4 m e la pistola ingrassatrice per lubrificare ogni auto: 150 g di grasso richiedono ~11 secondi (800 g/Min); l'accoppiatore a 4 ganasce garantisce l'assenza di perdite
- Efficienza: 30 auto servite in ~5,5 minuti; il carrello si sposta facilmente tra i vani di riparazione
- Compatibilità: La piastra di trascinamento sigilla ermeticamente con il fusto da 25 kg, nessuna contaminazione da grasso
Effetto: La compatibilità con i piccoli fusti si adatta alle esigenze dell'officina; il design mobile ottimizza il flusso di lavoro.
Ingrassaggio di fusti medi per cantieri (YD52-009D)
Requisito dello scenario: Un cantiere utilizza fusti di grasso da 50 kg (diametro 385 mm) per lubrificare 8 escavatori (ognuno necessita di 4 kg di grasso) settimanalmente. Il sito richiede un'elevata pressione per grasso denso e durata all'aperto.
Processo operativo:
- Configurazione: Caricare il carrello di YD52-009D con un fusto da 50 kg; collegare il coperchio da 385 mm e la piastra di trascinamento da 370 mm; collegare a un compressore d'aria portatile
- Ingrassaggio: Utilizzare il tubo da 4 m per raggiungere i giunti idraulici degli escavatori; la pompa 50:1 spinge grasso denso (SAE240) nei componenti: 4 kg richiedono ~5 minuti per escavatore
- Durata: Il carrello zincato resiste a pioggia/polvere all'aperto; il tubo da 400 Bar resiste all'alta pressione
- Mobilità: Il carrello rotola su sentieri di ghiaia, nessuna necessità di assistenza del carrello elevatore
Effetto: L'alta pressione gestisce il grasso denso; la struttura adatta agli esterni garantisce l'affidabilità.
Ingegneria di impianti industriali con fusti grandi (YD52-009E)
Requisito dello scenario: Una fabbrica utilizza fusti di grasso da 60 kg (diametro 420 mm) per la manutenzione di 12 macchine industriali (ognuna necessita di 2 kg di grasso) mensilmente. L'impianto necessita di un ingrassaggio efficiente a lunga distanza.
Processo operativo:
- Configurazione: Posizionare YD52-009E vicino all'area delle macchine; collegare il coperchio da 420 mm e la piastra di trascinamento da 410 mm; collegare all'alimentazione dell'aria della fabbrica
- Ingrassaggio: Estendere il tubo da 4 m a ciascuna macchina; la capacità di 800 g/Min eroga 2 kg di grasso in ~2,5 minuti per macchina
- Sicurezza: La pressione di flusso massima (400 Bar) garantisce una lubrificazione accurata senza eccessivo ingrassaggio; l'accoppiatore a 4 ganasce previene le fuoriuscite
- Stoccaggio: Il carrello modulare si ripiega in modo compatto quando non in uso, risparmiando spazio in magazzino
Effetto: Il tubo lungo si adatta alle disposizioni degli impianti; la compatibilità con i fusti grandi riduce la frequenza di riempimento.
Domande frequenti
Q1: La piastra di trascinamento perde grasso dal fusto. Come risolvere?
A1: Le perdite sono solitamente dovute a incompatibilità delle dimensioni o installazione impropria. Soluzioni:
- Verificare la compatibilità del modello: Assicurarsi che il diametro della piastra di trascinamento corrisponda al fusto (ad es. la piastra da 370 mm di YD52-009D per il fusto da 385 mm)
- Installare correttamente: Premere saldamente la piastra di trascinamento nel fusto per creare una tenuta ermetica: evitare di inclinarla, il che lascia spazi vuoti
- Sostituire le piastre usurate: Se la guarnizione in gomma della piastra è incrinata, sostituirla con una guarnizione fornita dal produttore (le guarnizioni usurate causano perdite)
Q2: La pompa può gestire grasso con viscosità superiore a SAE240 (ad es. SAE300)?
A2: No. Il rapporto di compressione 50:1 della pompa è ottimizzato per SAE240 o inferiore. L'utilizzo di grasso SAE300+:
- Riduce la portata a 400-500 g/Min (50% in meno rispetto al valore nominale)
- Sforza i componenti interni della pompa, riducendo la durata utile del 50%
- Ostruisce il tubo di aspirazione da 30 mm o il tubo da 1/4". Per SAE300+, utilizzare un kit con una pompa 65:1 (ad es. serie YEEDA YD52-008)
Q3: L'accoppiatore a 4 ganasce della pistola ingrassatrice non si attacca alle porte dei macchinari. Cosa c'è che non va?
A3: I problemi dell'accoppiatore sono dovuti a sporco o incompatibilità delle dimensioni. Correzioni:
- Pulire l'accoppiatore: Pulire l'accoppiatore a 4 ganasce con un panno per rimuovere grasso/detriti: l'accumulo blocca il collegamento
- Verificare le dimensioni della porta: L'accoppiatore si adatta alle porte di lubrificazione dei macchinari standard (M6-M12); se le porte non sono standard, utilizzare un adattatore per accoppiatore (disponibile dal produttore)
- Regolare la pressione dell'accoppiatore: Premere leggermente il grilletto della pistola mentre si collega l'accoppiatore: questo aiuta le ganasce a bloccarsi sulla porta
Q4: Come mantenere la finitura zincata e la pompa del carrello per un uso a lungo termine?
A4:
- Manutenzione del carrello: Pulire il telaio zincato con un panno asciutto dopo l'uso per rimuovere il grasso; ritoccare i graffi con vernice ricca di zinco per prevenire la ruggine; lubrificare ruote/ruote piroettanti trimestralmente
- Manutenzione della pompa: Sciacquare la pompa con olio a bassa viscosità dopo l'uso per eliminare il grasso residuo; pulire il tubo di aspirazione da 30 mm mensilmente; aggiungere olio per utensili pneumatici all'ingresso dell'aria della pompa settimanalmente per mantenere il motore in funzione senza problemi
- Stoccaggio: Svuotare il fusto e il tubo prima dello stoccaggio a lungo termine; conservare il kit in un'area asciutta e ventilata per evitare danni da umidità
