tipo strumento di 14Pcs Antivari di estrattore lungo del hub del cuscinetto della ruota della mandibola

Descrizione di prodotto

dimensione 14Pcs 2 che sopporta separatore che sopporta l'estrattore di rimozione

2" 3" Antivari tipi puleggia lunga dell'ingranaggio della mandibola del separatore

Caratteristiche:

•  2 pollici e 3 pollici che sopportano i separatori.
•  Cada forgiato e trattato termicamente.
•  Gli strumenti del separatore sono utilizzati con l'estrattore e le gambe della barra per un'ampia varietà di trazione dei lavori
•  La barra trasversale dell'estrattore di 5 "" con un "" 6-1/4 che forza la vite o ciascuna dei separatori sopportanti può anche essere utilizzata esclusivamente o congiuntamente ad altri estrattori o strumenti.
•  Cassa del processo di soffiatura in forma per stoccaggio.

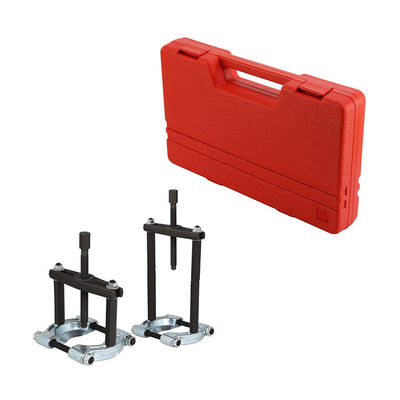

Pacchetto incluso (14pcs):

•  Cada la costruzione forgiata
•  Due mandibole sopportanti del separatore (separatori) - 2 "" & 3 ""
•  Gambe di estensione: 5 "" - 4pcs
•  Gambe di estensione: 4 "" - 4pcs
•  Adattatore concentrare del giogo: 6 "" – 1pcs
•  Testa Antivari dell'estrattore: 6,9" – 1pcs
•  Ganci: 2pcs
•  Forzatura delle viti
•  Specifiche:
•  Materiale: Acciaio, ferro, plastica
•  Dimensione globale: 14,5 x 9,4 x 2,4 "" (LxWxH)
•  G.W.: 12,98 libbre
•  Quantità: 14 PCS

Manuale dell'utente:
Precauzioni dell'Assemblea

• 1. Monti soltanto secondo queste istruzioni. L'assemblea impropria può creare i rischi.
• 2. Indossi gli occhiali di protezione ANSI-approvati ed i guanti resistenti del lavoro durante l'assemblea.
• 3. Tenga l'area di montaggio pulita e ben illuminata.
• 4. Tenga gli spettatori dall'area durante l'assemblea.
• 5. Non monti una volta stanco o quando sotto l'influenza dell'alcool, delle droghe o del farmaco.

Misure di sicurezza specifiche

• 1. Sia sicuro che le mandibole del separatore sono messe uniformemente fra le metà di cuscinetto prima di tentare di separare.
• 2. La madrevite (5) dovrebbe essere concentrata sull'asse in cui i cuscinetti stanno tirandi per evitare danneggiare la sede del cuscinetto o dell'asse.
• 3. Avoid che pizzica o che raschia l'asse sopportante vicino che dispone saldamente (ed esattamente) le mandibole intorno alla sede del cuscinetto.
• 4. Abbia cura quando rimuovono la madrevite dal caso di evitare danneggiare i fili. Sollevi su dall'estremità della madrevite.

Istruzioni operative
Trazione dei cuscinetti fuori dall'asse

• 1. Selezioni la dimensione adeguata che sopporta la mandibola del separatore (2 o 14) per la dimensione sopportante (2,2" ~ 3" o 2") essendo rimuovendo dall'asse.

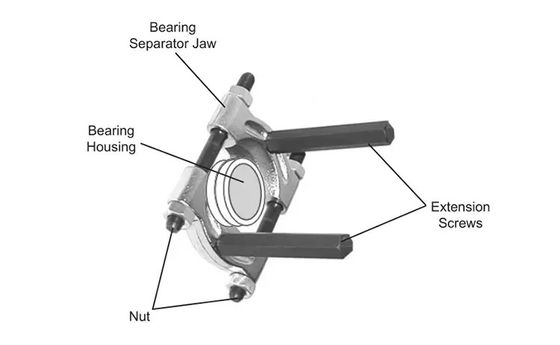

• 2. Allenti i dadi della mandibola del separatore (3) sufficientemente permettere che le mandibole prendano dietro la sede del cuscinetto.
• 3. Facendo uso di una chiave (non ha incluso), cominci a stringere uniformemente i dadi fino a mettere saldamente le mandibole dietro la sede del cuscinetto.

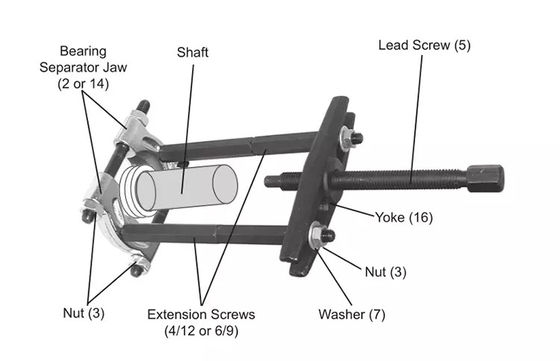

• 4. Vite in entrambe le viti di estensione della stessa lunghezza (4/12 o 6/9) nel separatore sopportante

Mandibole come indicato sotto.
NOTA: Non utilizzi le viti di estensione delle lunghezze differenti.

• 5. Disponga il giogo a 6 pollici (16) sopra le viti di estensione e strettamente fissi con le rondelle (7) e dadi (3).
• 6. Madrevite della vite (5) nel giogo finché non tocchi il centro dell'asse in cui i cuscinetti sono montati.
• 7. Facendo uso di una chiave, giri la madrevite in senso orario fino alla sede del cuscinetto comincia a muoversi fuori dall'asse.
• 8. Continui a girare? la madrevite finché la sede del cuscinetto non sia fuori dall'asse.
• 9. Rimuova la madrevite girandola in senso antiorario.
• 10. Rimuova la sede del cuscinetto.
