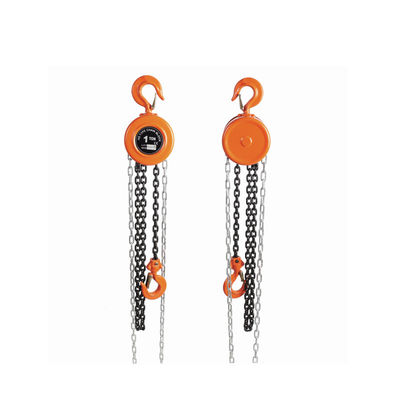

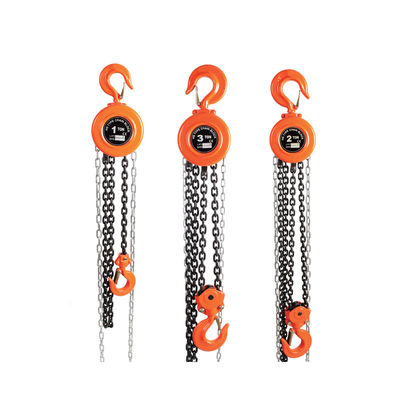

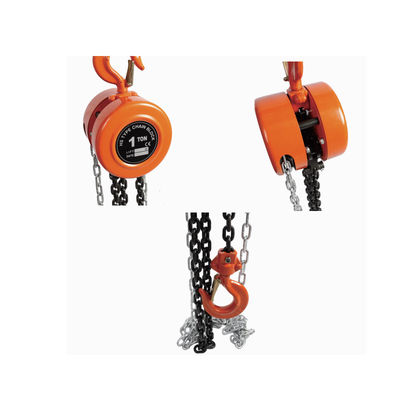

Blocco di catena HSZ: carico da 0,5 a 20 tonnellate, sollevamento da 2,5 a 3 metri per officine/costruzioni/salvataggio
Specificativi del prodotto
Tabella di sintesi dei parametri di base
| Modello |
Capacità (T) |
Altezza di sollevamento (m) |
Carico di prova (T) |
Min. spazio per la testa (da gancio a gancio, mm) |
Pull della catena (carico completo, N) |
Numero di catene di carico |
Specificità della catena (mm) |
Peso netto (kg) |
Peso lordo (kg) |
Misurazione dell'imballaggio (L×W×H, cm) |
Dimensione della scatola della catena (cm) |
| YD30-013-0.5T |
0.5 |
2.5 |
0.75 |
255 |
221 |
1 |
6 |
8 |
10 |
28×21×17 |
1.7 |
| YD30-013-1T |
1 |
2.5 |
1.5 |
306 |
304 |
1 |
6 |
10 |
13 |
30×24×18 |
1.7 |
| YD30-013-1.5T |
1.5 |
2.5 |
2.25 |
368 |
343 |
1 |
8 |
16 |
20 |
34×29×20 |
23 |
| YD30-013-2T |
2 |
3 |
3 |
444 |
314 |
2 |
6 |
14 |
17 |
33×25×19 |
25 |
| YD30-013-3T |
3 |
3 |
4.5 |
486 |
343 |
2 |
8 |
24 |
28 |
33×29×20 |
3.7 |
| YD30-013-5T |
5 |
3 |
7.5 |
616 |
383 |
2 |
10 |
36 |
45 |
45 × 35 × 24 |
5.3 |
| YD30-013-10T |
10 |
3 |
12.5 |
700 |
392 |
4 |
10 |
68 |
83 |
62×50×28 |
9.7 |
| L'accesso all'informazione è consentito solo se: |
20 |
3 |
25 |
1000 |
392 |
8 |
10 |
156 |
194 |
70×45×75 |
19.4 |
Parametri di base generali
| Categoria dei parametri |
Descrizione specifica |
| Posizionamento del prodotto |
Progettato per scenari di sollevamento di carichi pesanti a grande altitudine senza alimentazione elettrica, che servono campi come la manutenzione delle attrezzature di officina, il sollevamento di materiali da costruzione, la movimentazione del carico in magazzino,e salvataggio all'aperto. 8 modelli coprono una gamma di carico da 0,5T a 20T, bilanciando la portabilità leggera e la capacità di carico industriale. |
| Caratteristiche fondamentali |
- Funzionamento senza alimentazione:Non è richiesta alcuna alimentazione esterna; tirare manualmente la catena manuale per il sollevamento, adatto a scenari senza alimentazione.
- Servizio di personalizzazione:Supporta la personalizzazione OEM e le regolazioni delle funzioni personalizzate.
- Norme internazionali:Conforme alle norme internazionali di sicurezza, tutti i modelli superano le prove di sovraccarico (1,5 volte il carico nominale).
|
| Struttura e materiale |
- Sistema di catena:Catena in lega di alta resistenza di grado 80 con superficie galvanizzata a caldo per la prevenzione della ruggine.
- Meccanismo di trasmissione:Progettazione a doppio cuscinetto con ingranaggi di precisione, efficienza di trasmissione ≥ 90%.
- Sistema di frenatura:Un freno a motore con coppia di frenatura ≥ 3 volte la coppia di carico nominale.
- Assemblaggio dell'anello:Agganci in acciaio forgiato 40Cr con chiusure di sicurezza a rimonta automatica.
|
Dettagli del prodotto
Concentrati susicurezza per carichi pesanti + durabilità a risparmio di manodopera + universalità senza energia, il blocco di catena di tipo HSZ della serie YD30-013 è ottimizzato per scenari di sollevamento di carichi pesanti senza potenza.
Doppio cuscinetto + catena di alta resistenza, sollevamento di carichi pesanti senza sforzo
Trasmissione a doppio cuscinetto, eccellente efficienza e durata
- Significativo effetto di risparmio di lavoro:Risistenza della trasmissione ridotta del 30%, efficienza di sollevamento aumentata del 25%.
- Meno usura:I cuscinetti distribuiscono uniformemente la forza radiale, riducendo l'usura del 40% e prolungando la durata di vita di 1,5 volte i prodotti ordinari.
Catena in lega di grado 80, robusta, resistente alla ruggine e non bloccante
- Forte capacità di carico:La resistenza alla rottura e' molto piu' alta delle normali catene.
- Eccellente resistenza alla ruggine:Trattamento a doppia resistenza alla ruggine della galvanizzazione a caldo + passivazione.
- Gloss Meshing:Accuratezza di passo della catena ≤0,1 mm per un accurato abbinamento dei dentini.
Protezioni di sicurezza multiple, nessun rischio nelle operazioni con carico pesante
Freno "Lock-on-release", più affidabile protezione contro le cadute
- Il freno si blocca immediatamente quando si rilascia la catena a mano, impedendo che un oggetto pesante cada.
- Il sistema di frenatura passa 1000 prove di partenza-arresto a carico pesante senza deterioramento delle prestazioni.
Aggancio anti-distacco + struttura compatta, sicura e portatile
- Aggancio anti-distacco:Rilevamento automatico dei lucchetti di sicurezza con angolo di apertura ≤ 60°.
- Disegno leggero:0Il modello.5T pesa solo 8 kg; il modello 20T dispone di un design modulare split per un facile trasporto.
Scenari di applicazione
Manutenzione delle attrezzature di fabbrica (scenario di base: modelli 0.5T-5T)
Requisito per lo scenario:Sollevare un fusile di una macchina da 5T dalla cavità dell'apparecchiatura (2,5 m di altezza) durante un blackout in uno spazio di lavoro stretto.
Risultato:Riduce gli operatori del 70%, riduce il tempo di sollevamento da 1 ora a 20 minuti.
Sollevamento di materiali da costruzione (scenario 2: modelli 3T-10T)
Requisito per lo scenario:Sollevare un fascio di acciaio da 8 tonnellate su una piattaforma alta 10 metri in un cantiere senza energia.
Risultato:Riduce il costo di sollevamento dell'80%, funziona continuamente per 1 mese in ambienti polverosi.
Manipolazione del carico in magazzino e salvataggio all'aperto (scenario 3: modelli 0.5T-20T)
Requisito per lo scenario:Spostare uno scaffale da 15T in magazzino; sollevare un veicolo da 5T in un salvataggio all'aperto.
Risultato:Aumenta l'efficienza del magazzino dell'80%; completa il salvataggio dei veicoli in 30 minuti senza energia.
Domande frequenti
Q1: Come scegliere il modello giusto in base alle esigenze reali?
A1:Scegliete in base al carico, all'altezza e allo scenario:
- Selezionare il modello con carico nominale superiore del 20% al carico effettivo
- I modelli 0.5T-1.5T hanno un sollevamento di 2,5 metri; 2T-20T hanno un sollevamento di 3 metri
- Priorità per i modelli di catene galvanizzate per uso esterno
D2: La catena si blocca durante il sollevamento. È un errore? Come risolverlo?
A2:Di solito problema di funzionamento o manutenzione:
- Per l'intricciamento della catena: tirare lentamente la catena manuale in direzione inversa
- Per una lubrificazione insufficiente: aggiungere grasso a base di litio (modello Li-2)
D3: Dopo un uso prolungato, l'effetto frenante diminuisce.
A3:Regolare la distanza libera dei freni:
- Nocciolo di fissaggio della molla del freno
- Rotare il bullone di regolazione nel senso orario (1/4 giri ogni volta)
- Sostituire la pastiglia del freno in caso di usura ≥ 1 mm
D4: Quando viene utilizzato all'aperto a basse temperature (-25°C), la catena diventa fragile e il freno non funziona?
A4:No, con preparazioni adeguate:
- Catene in lega di grado 80 mantengono la durezza a -25°C
- Il grasso per freni è di tipo a bassa temperatura resistente a -30°C
- Precalorare i componenti tirando la catena a mano vuota 10-15 volte
