Dettagli:
Termini di pagamento e spedizione:
|
| Modello n.: | YD39-004 | Tipo di prodotto: | Trailer Ultra-Trailer Fintle Hook Mount |
|---|---|---|---|
| Diametro del foro: | 17/32 " | Capacità massima: | 5 tonnellate |
| Peso netto (N.W.): | 13,67 libbre | Fine: | Cappotto in polvere nera |
| Evidenziare: | Fabbricazione a partire da materiali di cui al capitolo 85,montature per ganci a pennello nero,per il trasporto merci |
||

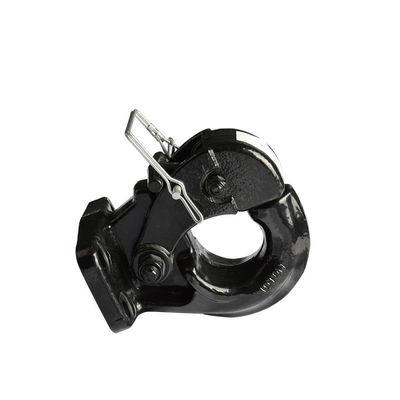

Supporti con gancio a cardine per carichi pesanti progettati per applicazioni di carico, ingegneria e trasporto speciale. Progettato per una trasmissione di trazione ultraelevata e un collegamento stabile tra veicoli pesanti e rimorchi.
| Parametro | YD39-004 | YD39-005 | YD39-006 | YD39-007 |
|---|---|---|---|---|
| Modello n. | YD39-004 | YD39-005 | YD39-006 | YD39-007 |

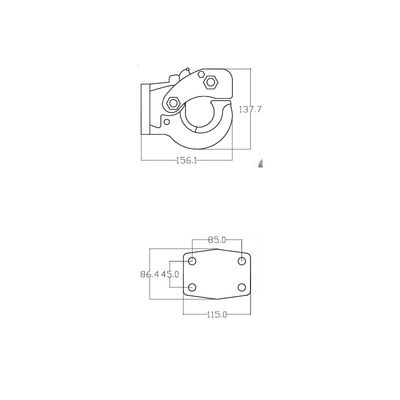

| Dimensioni del foro di montaggio |
Orizzontale:3-3/8" (85,7 mm) Verticale:1-3/4" (44,5 mm) |
Uguale a 004 | Uguale a 004 | Uguale a 004 (parete foro rinforzata) |
| Diametro del foro | 17/32" (13,5 mm) | Uguale a 004 | Uguale a 004 | 17/32" (parete foro rinforzata) |
| Capacità massima | 5 tonnellate (11.023 libbre) | 10 tonnellate (22.046 libbre) | 15 tonnellate (33.069 libbre) | 30 tonnellate (66.139 libbre) |
| Peso netto | 13,67 libbre (6,2 kg) | Uguale a 004 | Uguale a 004 | Uguale a 004 (densità maggiore) |
| Fine | Verniciatura a polvere nera (30-35μm) | Uguale a 004 | Uguale a 004 | Come 004 (rinforzato) |
| Materiale | Acciaio legato ad altissima resistenza (600 MPa) | Uguale a 004 | Uguale a 004 | Lega di grado militare (700MPa) |
| Modello | Capacità | Rimorchi compatibili | Bulloni consigliati |
|---|---|---|---|
| YD39-004 | 5 tonnellate | Rimorchi da carico da 10 tonnellate, rimorchi agricoli | Grado 8.8 M12 |
| YD39-005 | 10 tonnellate | Rimorchi tecnici da 15 tonnellate | Grado 10.9 M12 |
| YD39-006 | 15 tonnellate | Rimorchi da carico da 20 tonnellate | Grado 12.9 M12 |
| YD39-007 | 30 tonnellate | Rimorchi per attrezzature speciali da 35 tonnellate | Grado 12.9 M14 |
Capacità di 5 tonnellate per rimorchi di medio peso. Presenta una facile installazione con perni di posizionamento inclusi e bulloni standard. Resiste alla corrosione da nebbia salina per le rotte costiere.
Capacità di 15 tonnellate per rimorchi per escavatori. Resiste ai cantieri polverosi e accidentati. Si consiglia l'installazione professionale con rilevamento dei difetti a ultrasuoni.
Capacità estrema di 30 tonnellate per il trasporto di turbine eoliche. La lega di livello militare resiste al freddo -40 ℃ e al calore 80 ℃. Richiede un team di installazione professionale.
UN:Solitamente causato da un grado di bullone errato o da una coppia insufficiente. Utilizzare i gradi di bullone specificati (8,8 per 004, 12,9 per 006/007) e serrarli ai valori di coppia consigliati (70-90 N*m). Applicare il frenafiletti per la resistenza alle vibrazioni.
UN:Carteggiare l'area interessata, applicare la vernice per ritocchi corrispondente (spessore 30μm) e rifinire con cera resistente agli spruzzi salini. Ispezionare mensilmente per il rilevamento precoce.
UN:Considerare: 1) Peso effettivo del rimorchio (include margine di sicurezza del 50%), 2) Ambiente operativo e 3) Compatibilità con il veicolo trainante. Consulta la nostra guida alle taglie per consigli specifici.
UN:Verifica in tre fasi: 1) Ispezione dell'installazione (allineamento dei fori, coppia), 2) Prova di carico statico (30% di capacità) e 3) Prova dinamica (50 km a vuoto + 100 km con carico al 30%).
