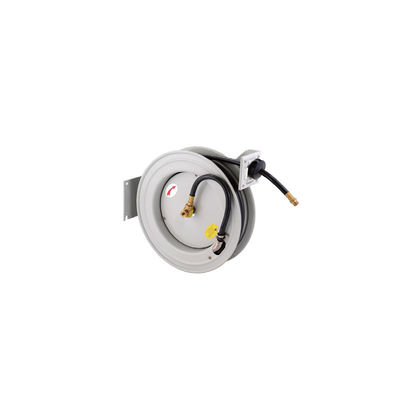

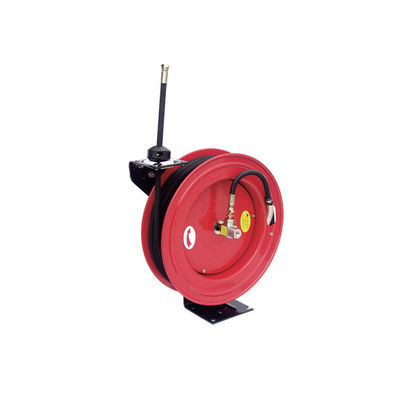

Avvolgitubo per aria retrattile automatico serie YEEDA YD53
Avvolgitubo retrattile automatico di livello professionale con tubi di lunghezza 10-30 m e pressione di esercizio di 20-30 bar, progettati per officine, impianti e centri di assistenza.
Specifiche del prodotto
1. Riepilogo dei parametri specifici del modello
| Serie (modello n. gruppo) |
Modello |
Materiale del tubo |
ID tubo |
Lunghezza del tubo |
Pressione di esercizio |
Dimensioni della connessione |
Applicazione chiave |
| Riavvolgimento automatico economico fai da te (310) |
YD53-001 |
Tubo flessibile Germania |
1/4" |
10m |
30 bar |
1/4" |
Fai da te per la casa, utensili pneumatici per piccole officine |
| YD53-002 |
Tubo flessibile Germania |
3/8" |
8m |
30 bar |
3/8" |
Lavaggio su piccola scala, uso industriale leggero |
| YD53-003 |
Tubo flessibile Germania |
3/8" |
10m |
30 bar |
3/8" |
Operazioni con utensili pneumatici mobili |
| Pneumatico riavvolgibile automatico (320) |
YD53-004 |
Tubo flessibile Germania |
1/4" |
15m |
30 bar |
1/4" |
Servizi aerei di officina media, manutenzione della flotta |
| YD53-005 |
Tubo flessibile Germania |
3/8" |
15m |
30 bar |
3/8" |
Lubrificazione di impianti di produzione, attività di riparazione |
| YD53-006 |
Tubo flessibile Germania |
1/2" |
10m |
30 bar |
1/2" |
Strumenti pneumatici ad alto flusso e lavaggio per impieghi gravosi |
| YD53-007 |
Tubo flessibile Germania |
1/2" |
12m |
30 bar |
1/2" |
Distribuzione dell'aria negli stabilimenti industriali |
| Retrattile automatico (330) |
YD53-008 |
Tubo in gomma ibrido |
3/8" |
20m |
20 bar |
3/8" |
Fornitura d'aria aerea per grandi officine, manutenzione |
| YD53-009 |
Tubo in gomma ibrido |
1/2" |
15m |
20 bar |
1/2" |
Centri assistenza automobilistici, riparazione flotte |
| YD53-010 |
Tubo in gomma ibrido |
3/8" |
30m |
20 bar |
3/8" |
Servizi aerei a livello di magazzino, strumenti a lunga distanza |
| YD53-011 |
Tubo in gomma ibrido |
1/2" |
20m |
20 bar |
1/2" |
Manutenzione nell'industria pesante, lavaggio su larga scala |
2. Specifiche strutturali universali
| Categoria di funzionalità |
Specifica specifica |
| Materiale da costruzione |
Acciaio resistente di livello professionale (telaio della bobina, base, montante di supporto); Asse in acciaio massiccio da 1". |
| Fine |
Rivestimento in polvere CPC proprietario durevole (antiruggine, resistente alla corrosione da olio, acqua e polvere industriale) |
| Progettazione del disco |
Dischi filati e nibbed robotizzati CNC con bordi arrotolati (maggiore resistenza, sicurezza e durata) |
| Opzioni di montaggio |
Braccio guida regolabile per montaggio su banco, parete, soffitto e su veicolo (disposizione del posto di lavoro flessibile e salvaspazio) |
| Rotazione e stabilità |
Base monopezzo in acciaio ad alto spessore da 1/4" + montante di supporto (massima stabilità); cuscinetti di precisione lubrificati (rotazione fluida della bobina) |
| Funzione fondamentale |
Auto-retrattile/riavvolgibile (elimina i grovigli di tubi; facile da riporre dopo l'uso) |
Dettagli del prodotto
Gli avvolgitubo retrattili automatici serie YEEDA YD53 risolvono le principali sfide di gestione dei tubi dell'aria: tubi aggrovigliati, portata limitata, scarsa durata e spazi di lavoro disorganizzati. ConSerie 3 per esigenze diverse + struttura in acciaio resistente + design multi-montaggioin quanto punti di forza fondamentali, ridefiniscono l'efficienza per le attività legate all'aria in tutti i settori.
1. Serie 3: su misura per ogni esigenza
- Serie 310 (fai da te economico): Ideale per gli hobbisti domestici e le piccole officine con lunghezze di tubo da corte a medie (8-10 m), pressione di 30 bar e tubo flessibile tedesco per attività leggere come avvitatori pneumatici o piccoli lavaggi.
- Serie 320 (pneumatico industriale): Progettato per uso industriale medio-pesante con tubo flessibile da 15 m di lunghezza, pressione di 30 bar e tubo flessibile tedesco durevole per la lubrificazione di impianti di produzione, manutenzione di flotte e operazioni con utensili pesanti.
- Serie 330 (retrattile per carichi pesanti): Costruito per uso industriale e commerciale su larga scala con tubi extra lunghi (15-30 m), tubo in gomma ibrida (flessibilità e resistenza all'usura superiori) e pressione di 20 bar per servizi aerei in tutto il magazzino, centri automobilistici e manutenzione pesante.
2. Durata per impieghi gravosi: costruita per durare
- Costruzione in acciaio e rivestimento CPC: Il robusto telaio in acciaio, l'asse solido da 1" e il rivestimento in polvere CPC resistono alla ruggine, agli urti e all'usura industriale: la durata utile supera gli 8 anni, il doppio di quella delle bobine in plastica. I dischi lavorati a CNC con bordi arrotondati prevengono danni ai tubi e garantiscono la sicurezza dell'operatore.
- Cuscinetti di precisione e base stabile: I cuscinetti di precisione lubrificati consentono una rotazione fluida della bobina (senza inceppamenti), mentre la base in acciaio monopezzo e il montante di supporto mantengono stabile la bobina durante l'uso, anche quando il tubo è completamente esteso.
3. Montaggio flessibile e riavvolgimento automatico: la comodità ridefinita
- Opzioni di montaggio multiplo: Il braccio guida regolabile si adatta al montaggio su banco, parete, soffitto o su veicolo, risparmiando il 50% di spazio di lavoro rispetto ai mulinelli da pavimento. Il montaggio a soffitto mantiene i tubi sollevati da terra, evitando rischi di inciampo.
- Design retrattile/riavvolgibile automatico: Elimina l'avvolgimento manuale del tubo: dopo l'uso, il tubo si ritrae automaticamente nella bobina, riducendo i tempi di installazione/pulizia del 40%. Previene i grovigli dei tubi e prolunga la durata del tubo.
Scenari applicativi
1. Centro assistenza automobilistico (YD53-009, serie 330)
Requisiti dello scenario: Un centro di riparazione auto serve 20 auto al giorno, utilizzando strumenti pneumatici (chiavi inglesi, trapani a percussione) e attrezzature per il lavaggio. Il centro ha bisogno di tubi flessibili a lunga portata e durevoli che rimangano organizzati.
Processo operativo:
- Installazione: montare YD53-009 (tubo di gomma ibrido da 15 m, diametro interno 1/2") sul soffitto sopra ogni area di riparazione; collegare al sistema di aria compressa del centro
- Utilizzo: estendere il tubo da 15 m per raggiungere qualsiasi parte dell'auto (ad esempio, sottocarro per il lavaggio, vano motore per utensili pneumatici); la funzione di retrazione automatica tira indietro il tubo dopo l'uso
- Efficienza: 20 auto revisionate in ~4 ore; nessun groviglio di tubi o pericolo di inciampo; Il tubo in gomma ibrida resiste alle macchie d'olio e all'usura
- Durata: il mulinello in acciaio rivestito in CPC resiste agli impatti quotidiani di utensili e parti del veicolo
Effetto: Il lungo sbraccio è adatto alle baie di riparazione; la retrazione automatica consente di risparmiare tempo; la durabilità si adatta ai centri affollati.
2. Lubrificazione degli impianti di produzione (YD53-005, serie 320)
Requisiti dello scenario: Una fabbrica lubrifica ogni giorno 15 macchine industriali utilizzando strumenti di lubrificazione pneumatici. Le macchine sono distanziate di 10-12 m l'una dall'altra e richiedono un tubo flessibile.
Processo operativo:
- Configurazione: installare YD53-005 (tubo flessibile tedesco da 15 m, diametro interno 3/8") sulle pareti tra gli alloggiamenti della macchina; collegare all'alimentazione dell'aria dell'impianto
- Lubrificazione: estendere il tubo da 15 m per raggiungere i punti di lubrificazione di ciascuna macchina; La pressione di 30 Bar alimenta lo strumento di lubrificazione pneumatica
- Organizzazione: il riavvolgimento automatico mantiene il tubo lontano dal pavimento della fabbrica, evitando danni causati da macchinari o carrelli
- Affidabilità: la base in acciaio e i cuscinetti di precisione garantiscono un funzionamento stabile, senza tempi di inattività dovuti all'inceppamento della bobina
Effetto: La lunga portata copre i vani macchina; il riavvolgimento automatico mantiene l'organizzazione; il design industriale si adatta alle condizioni di fabbrica.
3. Laboratorio fai da te domestico (YD53-001, serie 310)
Requisiti dello scenario: Un appassionato di fai da te domestico utilizza strumenti pneumatici (pistole sparachiodi, levigatrici) e piccoli strumenti per il lavaggio. L'officina ha uno spazio limitato e necessita di un avvolgitubo compatto e facile da usare.
Processo operativo:
- Configurazione: montare YD53-001 (tubo flessibile tedesco da 10 m, diametro interno 1/4") su un banco di lavoro; collegarlo a un compressore d'aria portatile
- Attività fai da te: estendi il tubo da 10 m per utilizzare pistole sparachiodi per la lavorazione del legno o piccoli strumenti per la pulizia; il tubo leggero è facile da manovrare
- Conservazione: il riavvolgimento automatico ritrae il tubo nella bobina dopo l'uso, risparmiando spazio nella piccola officina
- Convenienza: la pressione di 30 bar gestisce tutti gli strumenti leggeri per il fai da te e il tubo tedesco è sufficientemente flessibile per spazi ristretti
Effetto: Il design compatto si adatta alle piccole officine; la facilità d'uso è adatta alle attività fai-da-te; il riavvolgimento automatico consente di risparmiare spazio di archiviazione.
Domande frequenti
Q1: Il tubo si ritrae in modo non uniforme o si blocca. Come risolvere questo problema?
R1: La retrazione irregolare è solitamente dovuta a torsioni o detriti del tubo. Soluzioni:
- Raddrizzare il tubo: Prima di ritrarlo, estendere completamente il tubo per eliminare le torsioni: le torsioni causano inceppamenti
- Pulisci il binario della bobina: pulire la pista interna del mulinello con un panno asciutto per rimuovere polvere, olio o detriti (gli accumuli bloccano la retrazione fluida)
- Lubrificare i cuscinetti: Applicare una piccola quantità di lubrificante a base di litio ai cuscinetti di precisione ogni tre mesi: i cuscinetti asciutti aumentano l'attrito e provocano incollamenti
Questi passaggi ripristinano la retrazione automatica fluida.
Q2: La serie 330 (tubo in gomma ibrido) può essere utilizzata all'aperto?
A2: Sì, ma con precauzioni. Il tubo in gomma ibrido resiste alle condizioni atmosferiche miti (pioggia, neve leggera) e agli sbalzi di temperatura (-10℃ ~ +60℃), rendendolo adatto per aree esterne coperte (ad es. porte di garage, officine coperte). Tuttavia:
- Evitare la luce solare diretta: L'esposizione prolungata ai raggi UV può degradare la gomma nel tempo: utilizzare una copertura UV se montata all'aperto
- Prevenire il congelamento: Scaricare il tubo dell'aria compressa a temperature inferiori a 0 ℃: l'umidità congelata può danneggiare il tubo e la bobina
- Evitare l'esposizione chimica: Tenere il tubo lontano da prodotti chimici aggressivi (ad esempio detergenti industriali) che potrebbero rompere la gomma
Q3: La connessione perde aria. Qual è il problema?
A3: Le perdite d'aria sui collegamenti sono causate da raccordi allentati o guarnizioni usurate. Correzioni:
- Stringere le connessioni: utilizzare una chiave per serrare delicatamente i collegamenti di ingresso/uscita del tubo (un serraggio eccessivo potrebbe danneggiare le filettature)
- Sostituire le guarnizioni: Controllare gli O-ring in gomma all'interno dei collegamenti: se incrinati o usurati, sostituirli con O-ring forniti dal produttore (le guarnizioni usurate sono la causa più comune di perdite)
- Ispeziona i thread: Assicurarsi che le filettature di collegamento non siano strappate: le filettature strappate impediscono una tenuta ermetica; sostituire il raccordo di collegamento se le filettature sono danneggiate
Q4: Come scegliere il modello giusto per le mie esigenze?
A4: Basare la scelta sul tipo di attività, sulla lunghezza del tubo e sulla pressione:
- Fai da te/uso domestico: Scegli la serie 310 (YD53-001/002/003): tubi corti (8-10 m), pressione a 30 bar e design leggero per utensili leggeri
- Utilizzo industriale medio: Scegli la serie 320 (YD53-004/005/006/007): tubi da 15 m, pressione a 30 bar e tubi tedeschi durevoli per la produzione o la manutenzione della flotta
- Uso intensivo/commerciale: Scegli la serie 330 (YD53-008/009/010/011): tubi extra lunghi (15-30 m), tubo in gomma ibrido e pressione da 20 bar per centri automobilistici o grandi magazzini
Inoltre, abbina l'ID del tubo alle esigenze di flusso d'aria del tuo utensile (1/4" per utensili piccoli, 1/2" per utensili ad alto flusso).
